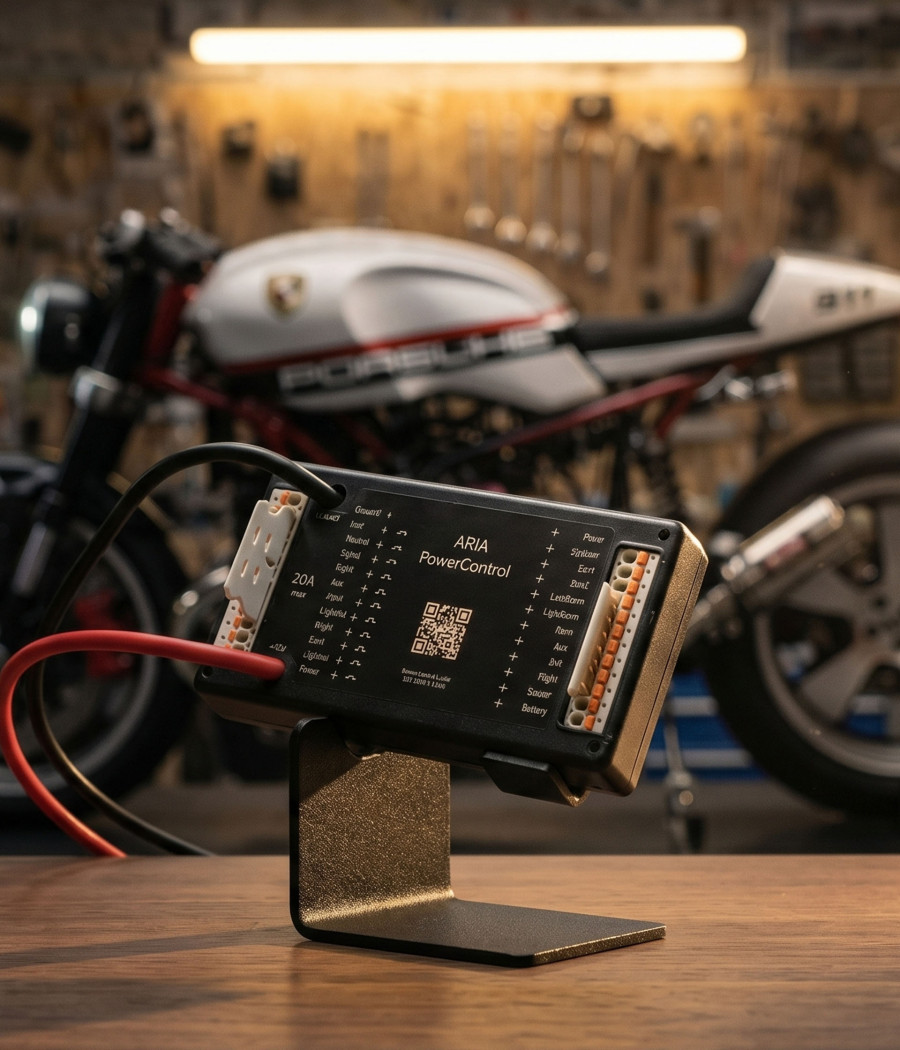

ARIA PowerControl – Fonctionnalités intelligentes

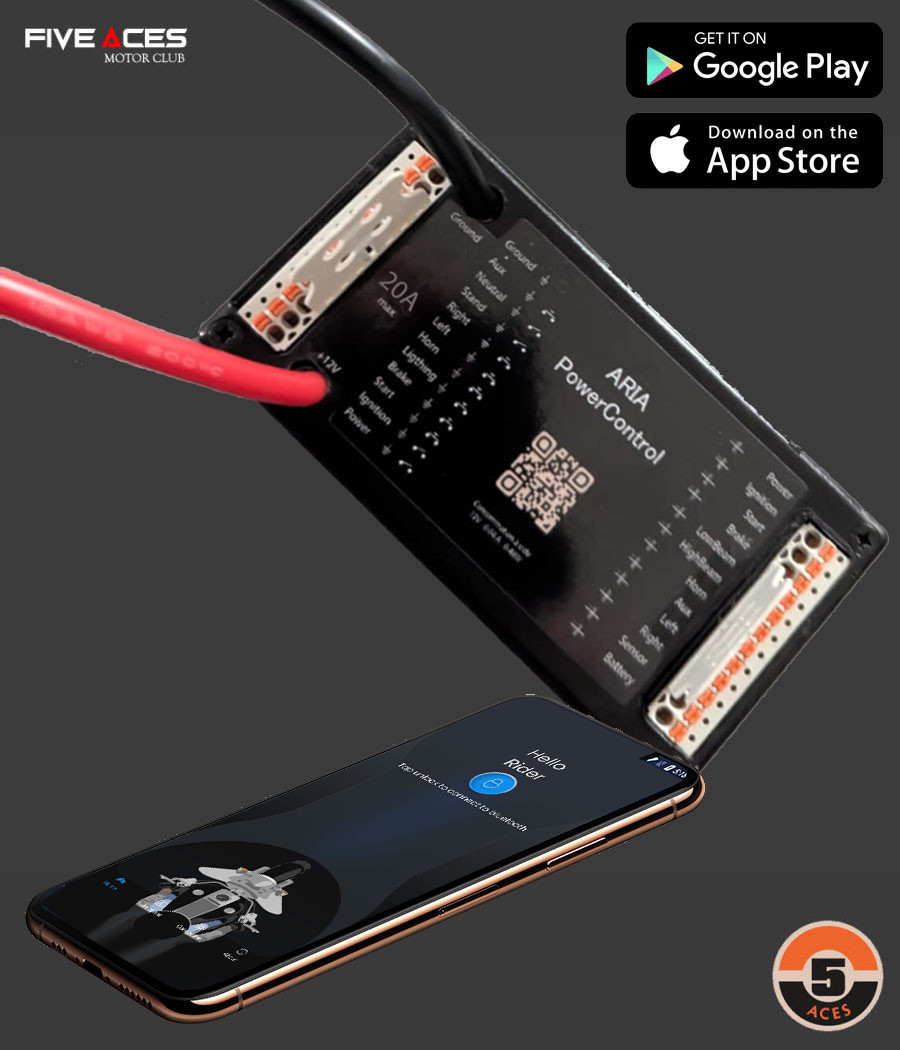

ARIA PowerControl remplace les relais, centrales clignotantes et câblages d'origine par un seul boîtier électronique. Les commodos et contacteurs ne transportent plus que des signaux de commande ; toute la puissance est gérée par des sorties électroniques protégées.

Entrées gérées (12 bornes) :

Toutes les entrées sont actives à la masse et isolées par optocoupleur. Un +12 V appliqué par erreur sur une entrée ne l'endommage pas : elle reste simplement inactive.

1. Veilleuses (NightLight) :

   • Allume les veilleuses avant, le feu arrière et l'éclairage de plaque depuis le sélecteur de feux du commodo.

2. Coupe-circuit (Run/Stop) :

   • Autorise ou coupe l'allumage moteur.
   • Sur STOP, toutes les sorties pilotées sont coupées (allumage, feux, démarreur).

3. Démarrage (Start) :

   • Le démarreur tourne tant que le bouton est maintenu, comme sur une moto d'origine.
   • Coupure de sécurité automatique après 5 secondes d'appui continu, puis temps de repos et relâchement du bouton obligatoires avant un nouvel essai : protection du démarreur et de la batterie.
   • Démarrage refusé si les conditions de sécurité ne sont pas remplies (point mort / béquille).

4. Frein (Brake) :

   • Active le feu stop dès que le frein est actionné.
   • Compatible avec les contacteurs de frein avant et arrière (contacts secs, en parallèle).

5. Feu de croisement (LowBeam) et Feu de route (HighBeam) :

   • Commande directe depuis l'inverseur code/phare, appel de phare compris.

6. Klaxon (Horn) :

   • Commande le klaxon depuis le bouton du commodo.

7. Clignotant gauche (Left) et Clignotant droit (Right) :

   • Clignotement intégré à fréquence constante, compatible ampoules et LED (plus besoin de centrale clignotante ni de résistances).
   • Feux de détresse (warning) : activés lorsque les deux entrées sont actives en même temps (interrupteur warning dédié) ou depuis l'application.

8. Béquille latérale (Stand) :

   • Signal de masse venant du faisceau moto, pris en compte dans les conditions de démarrage.

9. Point mort (Neutral) :

   • Signal de masse venant du faisceau moto : sécurise le démarrage.

10. Masse (GND) :

    • Retour commun des commodos.

Sorties gérées (12 bornes, +12 V commutés et protégés) :

1. Veilleuses (NightLight) :
   • Veilleuses avant, feu arrière, éclairage de plaque et du compteur.
2. Allumage (Ignition) :
   • Fournit le +12 V d'allumage (bobines, calculateur, pompe).
3. Relais de démarreur (Start) :
   • Commande la bobine du relais de démarreur (10 A max). Attention : ne jamais raccorder le démarreur directement.
4. Feu stop (Brake) :
   • Sortie dédiée au feu stop.
5. Feu de croisement (LowBeam) et Feu de route (HighBeam) :
   • Deux sorties indépendantes pour le phare.
6. Klaxon (Horn) :
   • Pour klaxon moderne (2,5 à 3 A max).
7. Feux de jour (DayLight) :
   • Allumés automatiquement quand le moteur est autorisé, éteints dès que le croisement ou la route s'allume. Idéal pour un halo ou des DRL à LED.
8. Clignotants gauche et droit (Left / Right) :
   • Sorties indépendantes, avant et arrière en parallèle sur chaque côté.
9. Alarme (Buzzer) :
   • Sortie buzzer pilotée par le capteur de vibration intégré.
10. +12 V permanent :
    • Pour alimenter un accessoire.

Kit commodos 22 mm plug & play :

• ARIA PowerControl est prévu pour les commodos génériques 22 mm (type Honda, contacts maintenus) : chaque fil se branche directement sur sa borne, sans relais ni modification.
• Les voyants du compteur (clignotants, croisement, route, éclairage) se raccordent en parallèle sur les sorties de l'ARIA, et affichent donc l'état réel des feux, warning et commandes de l'application compris. Compatible avec nos adaptateurs compteur TENET et AEON.

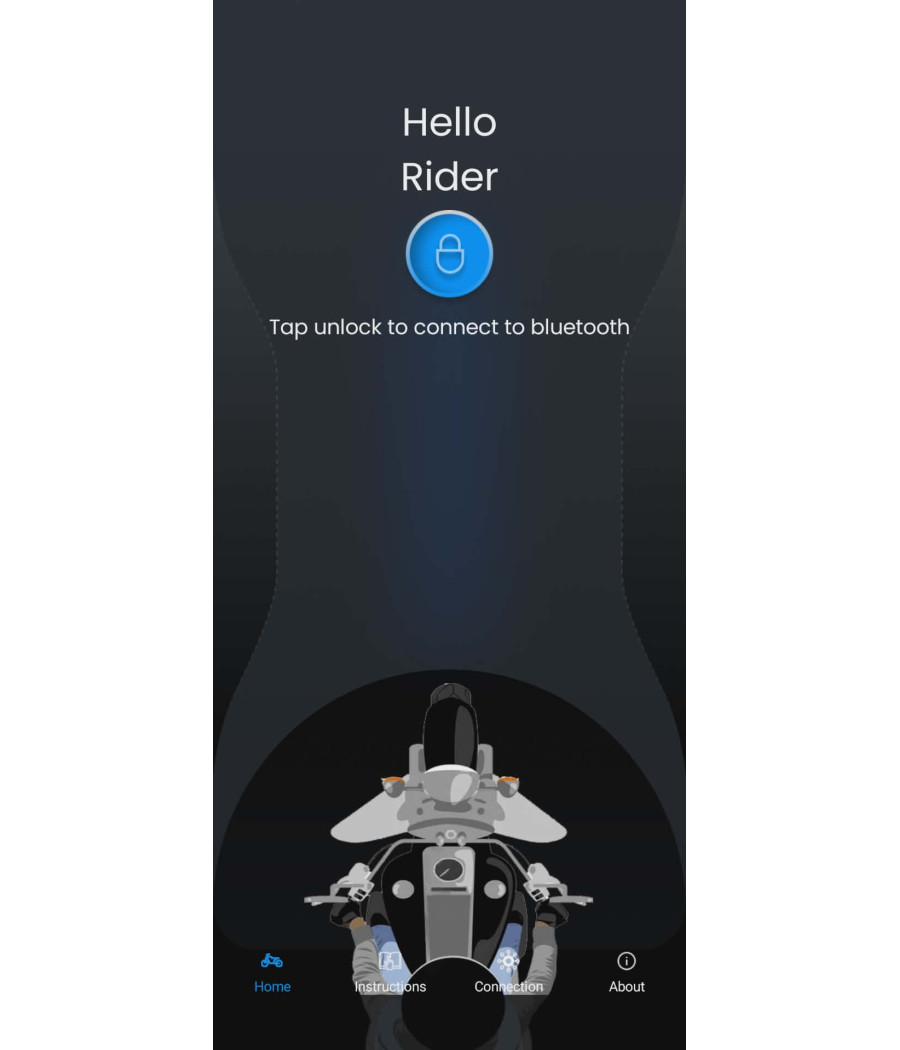

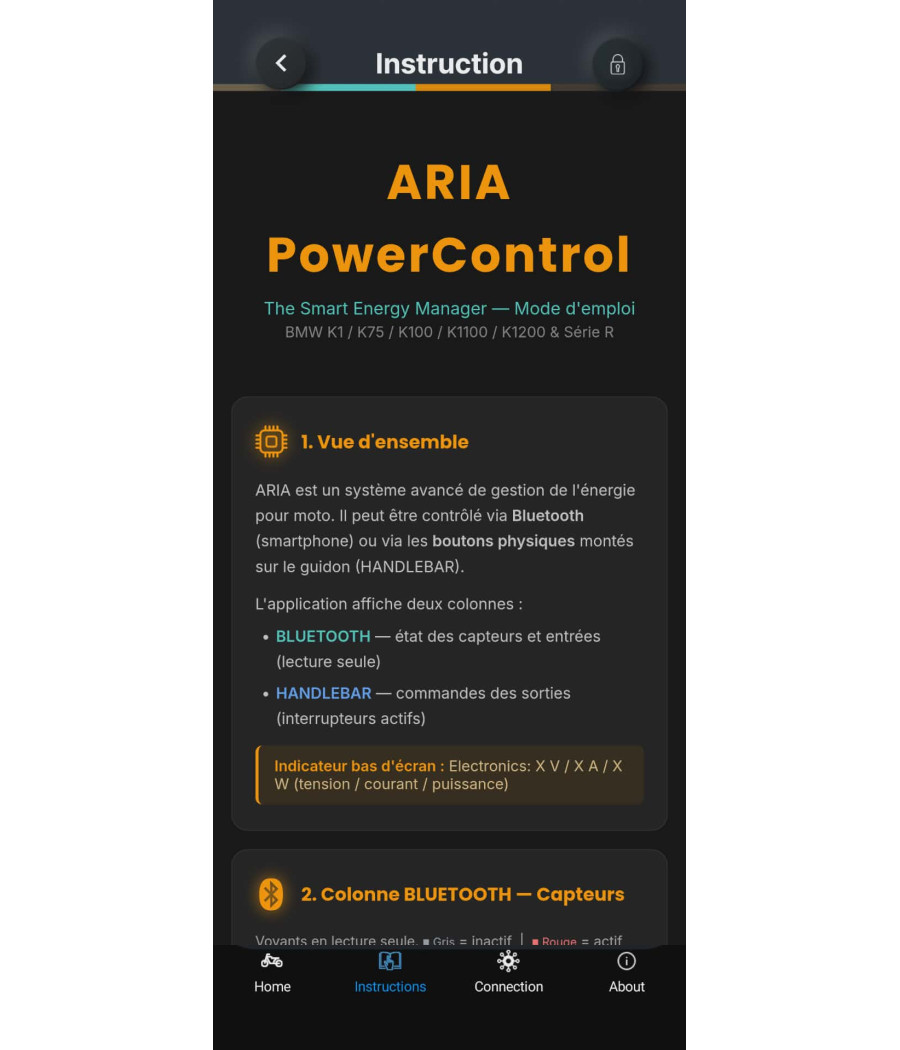

Application mobile Bluetooth (iOS et Android) :

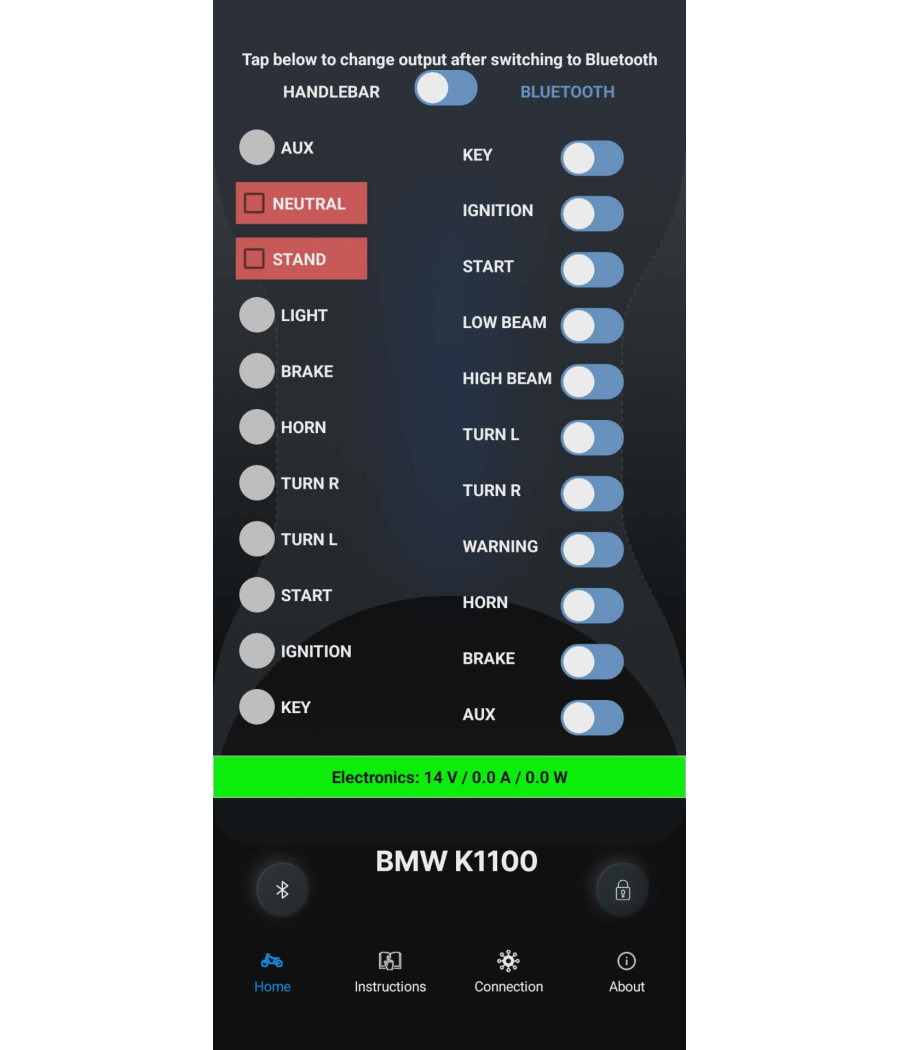

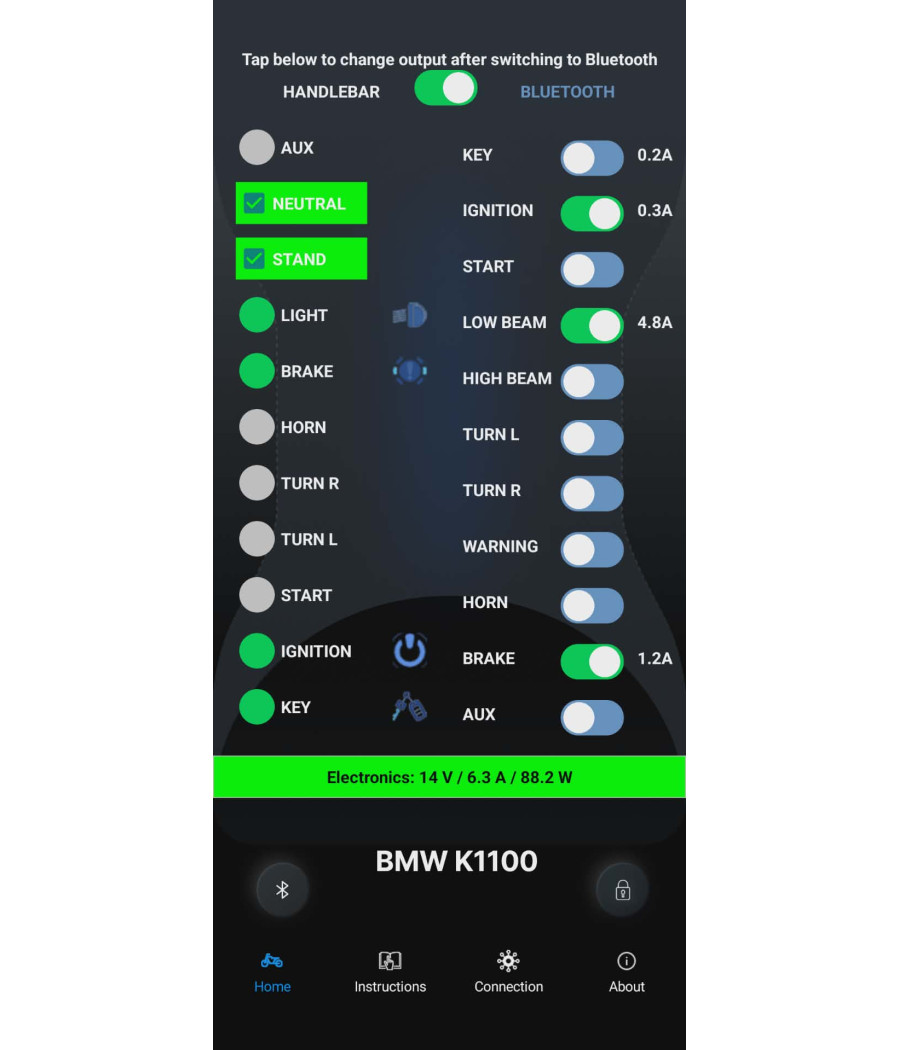

1. Tableau de bord en temps réel :

   • Affichage de l'état de chaque entrée et de chaque sortie, et estimation de la consommation électrique.
   • Messages d'information : démarrage refusé, coupure de sécurité du démarreur, etc.

2. Commande à distance :

   • Passez en mode Bluetooth pour commander les sorties depuis votre smartphone (allumage, veilleuses, feux, klaxon, clignotants, warning, feux de jour).

3. Sécurité :

   • Connexion protégée par un code à 6 chiffres, modifiable depuis l'application.
   • Retour automatique aux commodos en cas de perte de la liaison Bluetooth.

Installation :

1. Alimentation :

   • Batterie → fusible 20 A → contacteur à clé (Neiman) → connecteur +12V / GND du boîtier.
   • Le relais de démarreur est alimenté directement par la batterie (gros câble), jamais à travers l'ARIA.

2. Câblage :

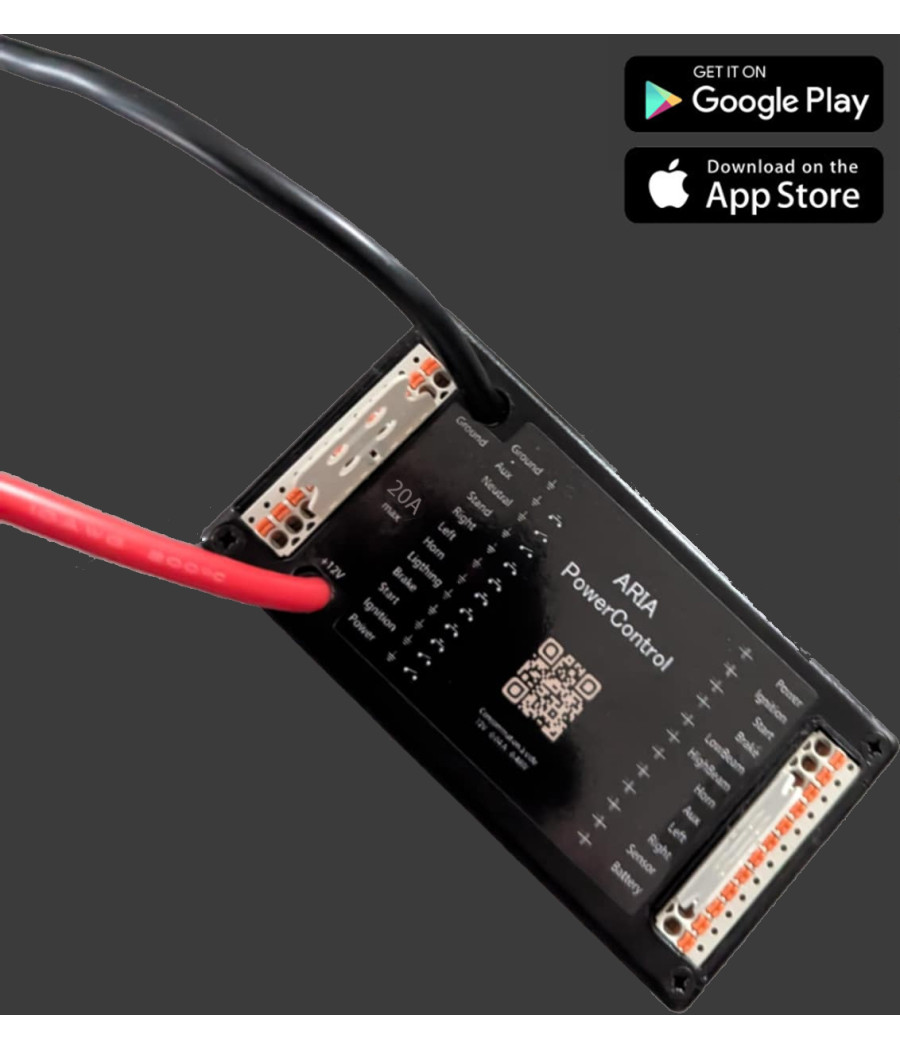

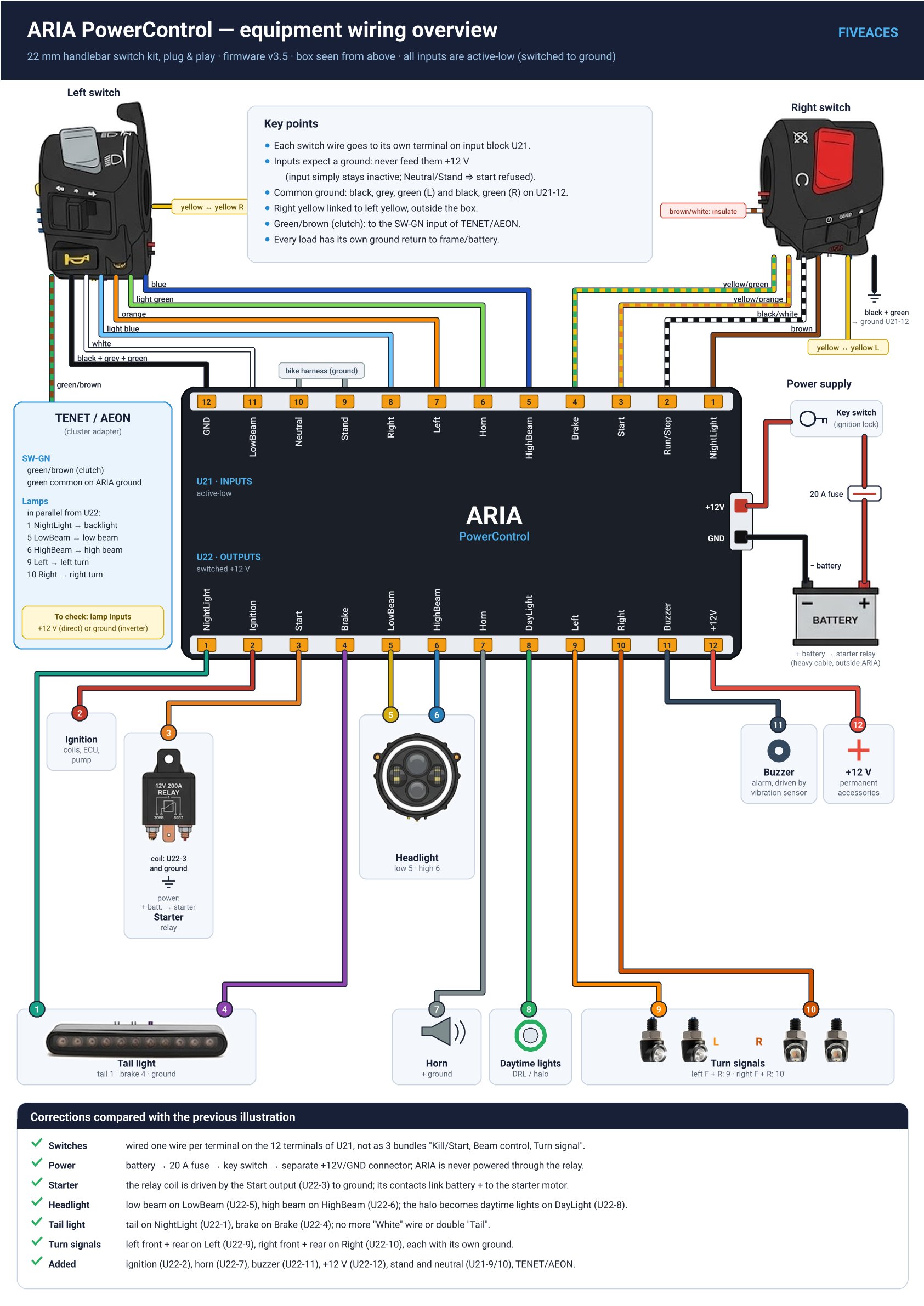

   • Bornes WAGO à connexion rapide, un fil par borne (schéma de raccordement fourni).
   • Câbles fins pour les commandes (commodos, contacteurs) et câbles de 0,75 mm² minimum pour les sorties (relais et feux).
   • Chaque consommateur doit avoir son propre retour de masse au châssis ou à la batterie.

3. Précautions :

   • Ne jamais appliquer de +12 V sur les entrées : elles attendent une masse.
   • Gardez les câbles de commande éloignés des câbles d'allumage haute tension.
   • Vérifiez soigneusement les connexions avant la mise sous tension.

4. Professionnalisme requis :

   • L'installation doit être réalisée par un professionnel qualifié pour garantir la sécurité et le respect des réglementations locales.
